Provar 6 Tengelyes Széria 90 Provar 6 széria 90 csőhajlító gépek

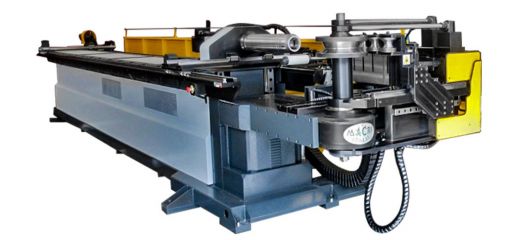

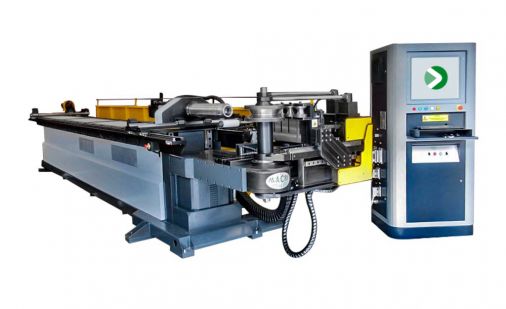

A PROVAR 6-90 U-D (Széria 90) egy teljesen automata 6 tengelyes csőhajlító gép: hajlítás (Y tengely), előtolás (X tengely), forgatás (Z tengely), a pozícionáló és a tüske oldalsó mozgatása (B1 és B2 tengely) és a fej fel-le mozgatása (A tengely).
A PROVAR 6-90 U-D csöveket hajlít 90 mm átmérőig, két szerszám szinttel rendelkezik, fix sugaras és változó sugaras hajlításhoz, vagy három különböző fix hajlítási sugárhoz.
Alap felszereltség:
- hőcserélő;
- tüske előkihúzó;
- tüske automatikus kenése.
A PROVAR 6-90 U-D csöveket hajlít 90 mm átmérőig, két szerszám szinttel rendelkezik, fix sugaras és változó sugaras hajlításhoz, vagy három különböző fix hajlítási sugárhoz.
Alap felszereltség:
- hőcserélő;
- tüske előkihúzó;
- tüske automatikus kenése.
| Modell neve | Provar 6 Széria 90 |
| Tengelyek száma | 6 tengely (Y, X, Z, B1, B2 és A) |
| Cső mozgatása | - Hajlítás (Y tengely) - Rlőtolás (X tengely) - Forgatás (Z tengely) - A pozícionáló oldalsó mozgatása (B1 tengely) - A tüske oldalsó mozgatása (B2 tengely) - A fej fel-le mozgatása (A tengely) |
| Hajlítandó csőátmérő | 90 mm-ig |
Adatlap
| JELLEMZŐK | U.M. | PROVAR 6 |
| Y Max. csőhajlítási sebesség | °/1" | 45 |
| Y Tűrés | +/- ° | 0.1 |
| X Max. sebesség | mm 1" | 650 |
| X Tűrés | +/- mm | 0.1 |
| Z Max. sebesség | °/1" | 180 |
| Z Tűrés | +/- ° | 0.1 |
| B1 Max sebesség | mt/1' | 6 |
| B1 Tűrés | +/- mm | 0.1 |
| B2 Max sebesség | mt/1' | 6 |
| B2 Tűrés | +/- mm | 0.1 |
| A Max. sebesség | mt/1' | 4 |
| A Tűrés | +/- mm | 0.1 |
| Súly | +/- Kg | 6500 |
| TELJESÍTMÉNY | U.M. | PROVAR 6 |
| Kerek cső R=42 Kg/mm² | mm | 90x7 |
| Változó sugár R=42 Kg/mm² RM min 10 D | mm | 80x2 |
| Kerek cső inox acélból | mm | 90x4 |
| Kerek cső Al.Ot.Cu ötvözetek | mm | 90x10 |
| Négyszögletes cső R=42 Kg/mm² | mm | 60x60x3 |
| Téglalap alakú cső lapján hajtva | mm | 40x80x2 |
| Téglalapalakú cső élén hajtva | mm | 80x50x2 |
| Tömör anyag R=42 Kg/mm² | mm | 50 |
| Négyszögletes cső R=42 Kg/mm² | mm | 40x40 |
| Tüskekihúzás lökete | mm | 140 |
| Max. hajlítási szög | ° | 195 |
| Hasznos hossz. | mm | 3600 |
| Géphosszabbítás | mm | 1560 |
