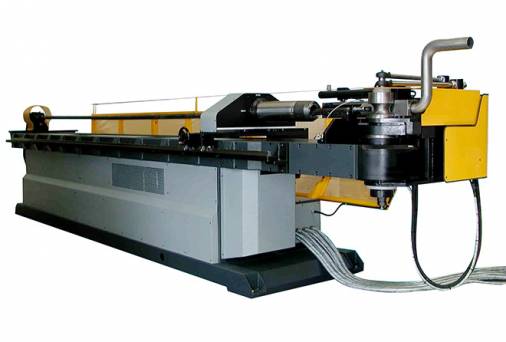

PROFAST 90 CN3 Csőhajlító gép PROFAST 90 CN3
A PROFAST 90 CN3 (Széria 90) egy teljesen automata 3 tengelyes gép: hajlítás (Y tengely), előtolás (X tengely), és forgatás (Z tengely). A PROFAST 90 CN3 csöveket hajlít 90 mm átmérőig.
Alap felszereltség:
- hőcserélő;
- tüske előkihúzó;
- tüske automatikus kenése.
Alap felszereltség:
- hőcserélő;
- tüske előkihúzó;
- tüske automatikus kenése.
| Modell neve | PROFAST 90 CN3 |
| Tengelyek száma | 3 tengely (Y, X és Z) |
| Cső mozgatása | - Hajlítás (Y tengely) - Előtolás (X tengely) - Forgatás (Z tengely) |
| Hajlítandó csőátmérő | 90 mm-ig |
Adatlap
| JELLEMZŐK | U.M. | PROFAST |
| Y Max. csőhajlítási sebesség | °/1" | 45 |
| Y Tűrés | +/- ° | 0.1 |
| X Max. sebesség | mm 1" | 650 |
| X Tűrés | +/- mm | 0.1 |
| Z Max. sebesség | °/1" | 180 |
| Z Tűrés | +/- ° | 0.1 |
| Súly | +/- Kg | 5500 |
| TELJESÍTMÉNY | U.M. | PROFAST |
| Kerek cső R=42 kg/mm2 | mm | 90x7 |
| Kerek cső inox acélból | mm | 90x4 |
| Kerek cső Al.Ot.Cu ötvözetek | mm | 90x10 |
| Négyszögletes cső R=42 kg/mm2 | mm | 60x60x3 |
| Téglalap alakú cső lapján hajtva | mm | 40x80x2 |
| Téglalapalakú cső élén hajtva | mm | 80x50x2 |
| Tömör anyag R=42 kg/mm2 | mm | 50 |
| Négyszögletes cső R=42 kg/mm2 | mm | 40x40 |
| Tüskekihúzás lökete | mm | 100 |
| Max. hajlítási szög | ° | 195 |
| Hasznos hossz. | mm | 3600 |
| Géphosszabbítás | mm | 1560 |
