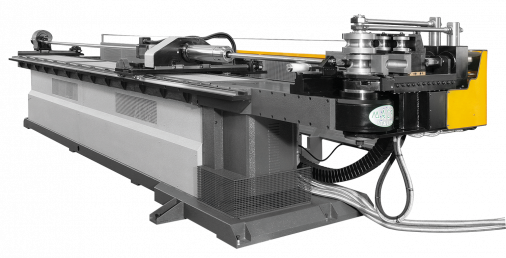

PROVAR 5-90 U-D Csőhajlító gép PROVAR 5-90 U-D

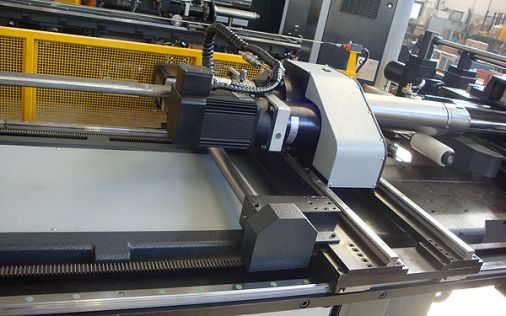

A PROVAR 5-90 U-D (Széria 90) egy teljesen automata 5 tengelyes csőhajlító: hajlítás (Y tengely), előtolás (X tengely), forgatás (Z tengely) és pozícionáló és tüske oldalsó mozgatása (B1 és B2 tengely).

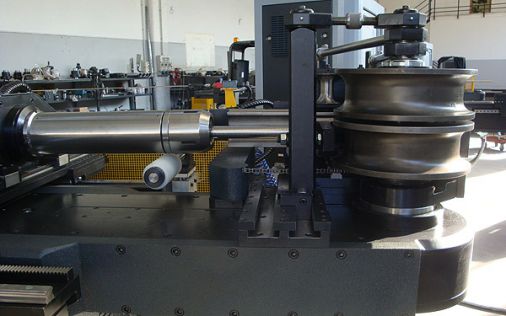

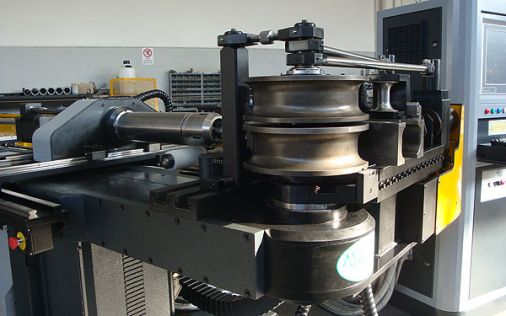

A PROVAR 5-90 U-D csöveket hajlít 90 mm átmérőig, két szerszám szinttel rendelkezik, egy fix sugaras és egy változó sugaras hajlításhoz, vagy két különböző fix hajlítási sugárhoz.
Alap felszereltség:
- hőcserélő;

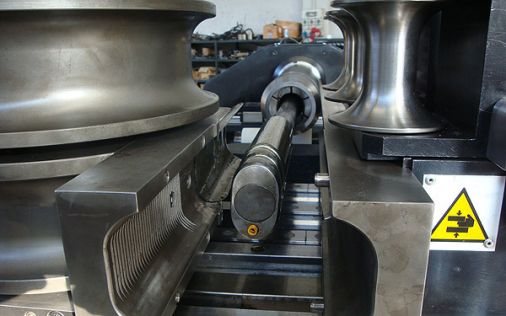

- tüske előkihúzó;
- tüske automatikus kenése.
A PROVAR 5-90 U-D csöveket hajlít 90 mm átmérőig, két szerszám szinttel rendelkezik, egy fix sugaras és egy változó sugaras hajlításhoz, vagy két különböző fix hajlítási sugárhoz.
Alap felszereltség:
- hőcserélő;
- tüske előkihúzó;
- tüske automatikus kenése.
Modell neve | PROVAR 5-90 U-D |
Tengelyek száma | 5 tengely (Y, X, Z, B1 és B2) |
Cső mozgatása | - Hajlítás (Y tengely) - Előtolás (X tengely) - Forgatás (Z tengely) - A pozícionáló oldalsó mozgatása (B1 tengely) |
Hajlítandó csőátmérő | 90 mm-ig |
Adatlap
JELLEMZŐK | U.M. | PROVAR 5 |
Y Max. csőhajlítási sebesség | °/1" | 45 |
Y Tűrés | +/- ° | 0.1 |
X Max. sebesség | mm 1" | 650 |
X Tűrés | +/- mm | 0.1 |
Z Max. sebesség | °/1" | 180 |
Z Tűrés | +/- ° | 0.1 |
B1 Max sebesség | mt/1' | 6 |
B1 Tűrés | +/- mm | 0.1 |
B2 Max sebesség | mt/1' | 6 |
B2 Tűrés | +/- mm | 0.1 |
Súly | +/- Kg | 6000 |
TELJESÍTMÉNY | U.M. | PROVAR 5 |
Kerek cső R=42 kg/mm2 | mm | 90x7 |
Változó sugár R=42 kg/mm2 RM min 10 D | mm | 80x2 |
Kerek cső inox acélból | mm | 90x4 |
Kerek cső Al.Ot.Cu ötvözetek | mm | 90x10 |
Négyszögletes cső R=42 kg/mm2 | mm | 60x60x3 |
Téglalap alakú cső lapján hajtva | mm | 40x80x2 |
Téglalapalakú cső élén hajtva | mm | 80x50x2 |
Tömör anyag R=42 kg/mm2 | mm | 50 |
Négyszögletes cső R=42 kg/mm2 | mm | 40x40 |
Tüskekihúzás lökete | mm | 100 |
Max. hajlítási szög | ° | 195 |
Hasznos hossz. | mm | 3600 |
Géphosszabbítás | mm | 1560 |
