PROVAR 6-45 U-D Csőhajlító gépek PROVAR 6-45 U-D

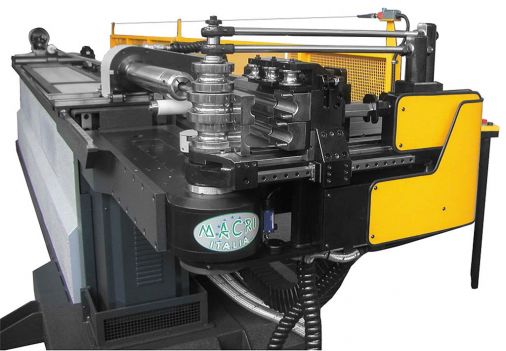

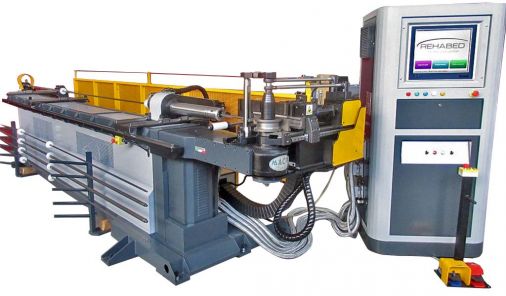

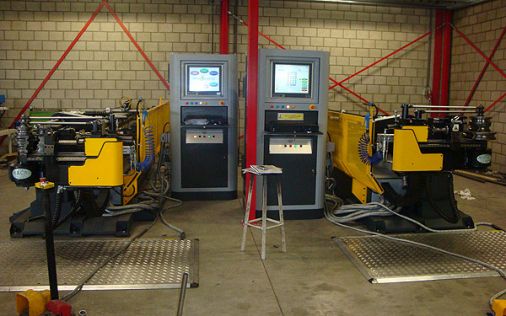

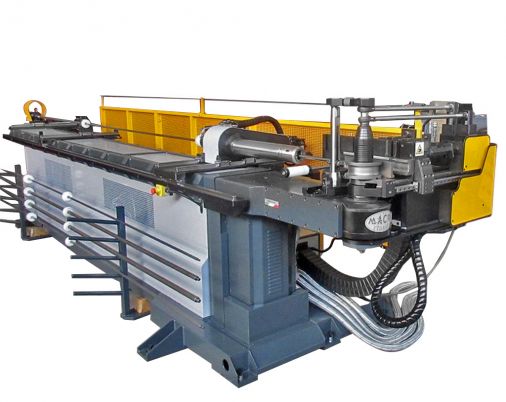

A PROVAR 6-45 U-D (Széria 45) egy teljesen automata 6 tengelyes csőhajlító gép: hajlítás (Y tengely), előtolás (X tengely), forgatás (Z tengely), tüske és pozícionáló pozícionáló oldalsó mozgatása (B1 és B2 tengely) és a fej fel-le mozgatása (A tengely).
A PROVAR 6-45 U-D csöveket hajlít 45 mm átmérőig, két szintes szerszámmal, fix és változó sugárral vagy három különböző fix sugárral.
Alap felszereltség:
- hőcserélő;
- tüske előkihúzó;
- tüske automatikus kenése.
A PROVAR 6-45 U-D csöveket hajlít 45 mm átmérőig, két szintes szerszámmal, fix és változó sugárral vagy három különböző fix sugárral.
Alap felszereltség:
- hőcserélő;
- tüske előkihúzó;
- tüske automatikus kenése.
| Modell neve | PROVAR 6-45 U-D |
| Tengelyek száma | 6 tengely (Y, X, Z, B1, B2 és A) |
| Cső mozgatása | - Hajlítás(Y tengely) - Előtolás (X tengely) - Forgatás (Z tengely) - Pozícionáló oldalsó mozgatása (B1 tengely) - Tüske oldalsó mozgatása (B2 tengely) - Fej fel-le mozgatása (A tengely) |
| Hajlítandó csőátmérő | 45 mm-ig |
Adatlap
| JELLEMZŐK | U.M. | PROVAR 6 |
| Y Max. csőhajlítási sebesség | °/1" | 150 |
| Y Tűrés | +/- ° | 0.1 |
| X Max. sebesség | mm 1" | 1000 |
| X Tűrés | +/- mm | 0.1 |
| Z Max. sebesség | °/1" | 450 |
| Z Tűrés | +/- ° | 0.1 |
| B1 Max sebesség | mt/1' | 24 |
| B1 Tűrés | +/- mm | 0.1 |
| B2 Max sebesség | mt/1' | 24 |
| B2 Tűrés | +/- mm | 0.1 |
| A Max. sebesség | mt/1' | 6 |
| A Tűrés | +/- mm | 0.1 |
| Súly | +/- Kg | 4500 |
| TELJESÍTMÉNY | U.M. | PROVAR 6 |
| Kerek cső R=42 kg/mm2 | mm | 45x4 |
| Változó sugár R=42 kg/mm2 RM min 10 D | mm | 35x2 |
| Kerek cső inox acélból | mm | 40x3 |
| Kerek cső Al.Ot.Cu ötvözetek | mm | 45x5 |
| Négyszögletes cső R=42 kg/mm2 | mm | 40x40x2 |
| Téglalap alakú cső lapján hajtva | mm | 30x45x2 |
| Téglalapalakú cső élén hajtva | mm | 40x35x2 |
| Tömör anyag R=42 kg/mm2 | mm | 30 |
| Négyszögletes cső R=42 kg/mm2 | mm | 25x25 |
| Tüskekihúzás lökete | mm | 60 |
| Max. hajlítási szög | ° | 195 |
| Hasznos hossz. | mm | 3450 |
| Géphosszabbítás | mm | 1540 |
