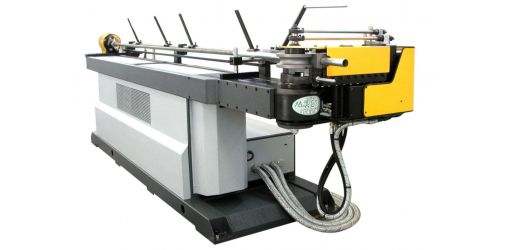

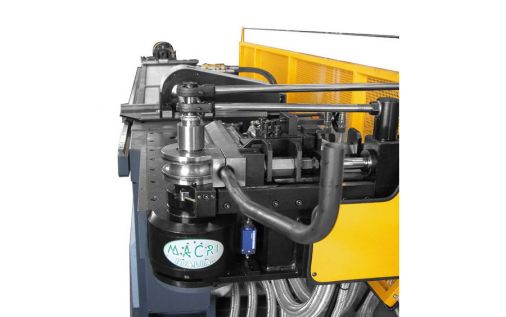

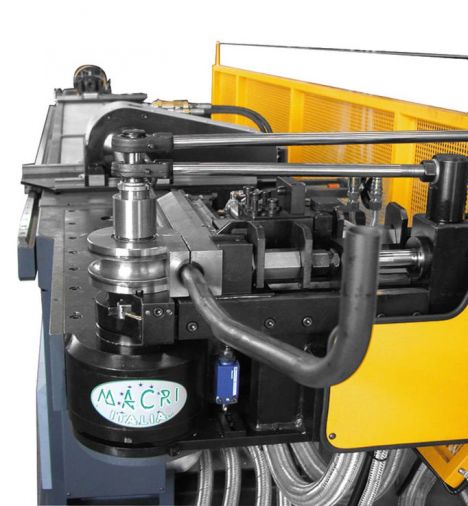

PROFAST 45 CN3 Csőhajlító gép PROFAST 45 CN3
A PROFAST 45 CN3 (Széria 45) egy teljesen automata 3 tengelyes csőhajlító gép: hajlítás (Y tengely), előtolás (X tengely) és forgatás (Z tengely). A PROFAST 45 CN3 csöveket hajlít 45 mm átmérőig.
Alap felszereltség:
- hőcserélő;
- tüske előkihúzó;
- tüske automatikus kenése.
Alap felszereltség:
- hőcserélő;
- tüske előkihúzó;
- tüske automatikus kenése.

Modell neve | PROFAST 45 CN3 |
Tengelyek száma | 3 tengely (Y, X és Z) |
Cső mozgatása | - Hajlítás (Y tengely) - Előtolás(X tengely) - Forgatás (Z tengely) |
Hajlítandó csőátmérő | 45 mm-ig |
Adatlap
JELLEMZŐK | U.M. | PROFAST |
Y Max. csőhajlítási sebesség | °/1" | 150 |
Y Tűrés | +/- ° | 0.1 |
X Max. sebesség | mm 1" | 1000 |
X Tűrés | +/- mm | 0.1 |
Z Max. sebesség | °/1" | 450 |
Z Tűrés | +/- ° | 0.1 |
Súly | +/- Kg | 3800 |
TELJESÍTMÉNY | U.M. | PROFAST |
Round tube R=42 kg/mm2 | mm | 45x4 |
Kerek cső inox acélból | mm | 40x3 |
Kerek cső Al.Ot.Cu ötvözetek | mm | 45x5 |
Négyszögletes cső R=42 kg/mm2 | mm | 40x40x2 |
Téglalap alakú cső lapján hajtva | mm | 30x45x2 |
Téglalapalakú cső élén hajtva | mm | 40x35x2 |
Tömör anyag R=42 kg/mm2 | mm | 30 |
Négyszögletes cső R=42 kg/mm2 | mm | 25x25 |
Tüskekihúzás lökete | mm | 60 |
Max. hajlítási szög | ° | 195 |
Hasznos hossz. | mm | 3450 |
Géphosszabbítás | mm | 1540 |
