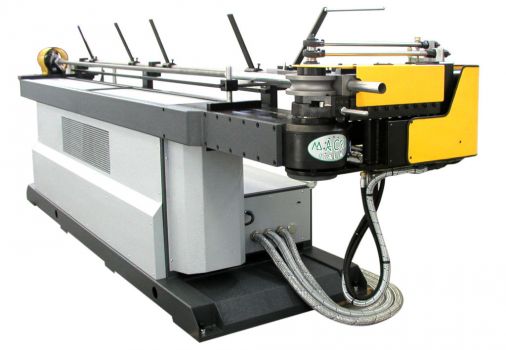

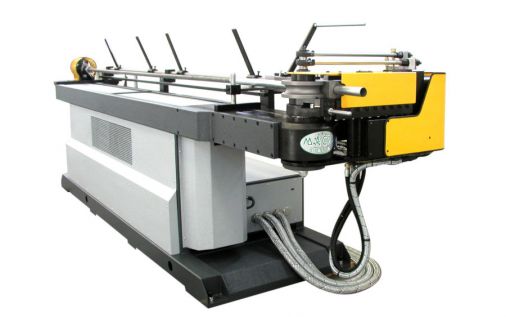

EURO 45 CN1 Csőhajlító gép EURO 45 CN1

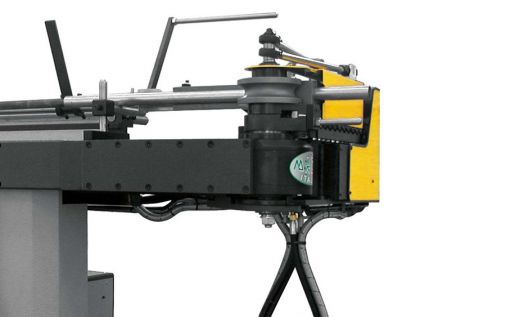

Az EURO 45 CN1 (Széria 45) egy 1 tengelyes (Y) csőhajlító gép inox, vas, réz vagy egyéb speciális ötvözetű csövek hajlításához 45 mm átmérőig. Az EURO 45 CN1 modell, automatikusan hajlít és előtol, a forgatás kézzel történik.
Alap felszereltség:
- hőcserélő;
- tüske előkihúzó;
- tüske automatikus kenése.
Alap felszereltség:
- hőcserélő;
- tüske előkihúzó;
- tüske automatikus kenése.
| Modell neve | EURO 45 CN1 |
| Tengelyek száma | 1 tengely (Y) |
| Cső mozgatása | Hajlítás |
| Hajlítandó csőátmérő | 45 mm-ig |
Adatlap
| JELLEMZŐK | U.M. | EURO |
| Y Max. csőhajlítási sebesség | °/1" | 150 |
| Y Tűrés | +/- ° | 0.1 |
| Súly | +/- Kg | 3200 |
| TELJESÍTMÉNY | U.M. | EURO |
| Kerek cső R=42 kg/mm2 | mm | 45x4 |
| Kerek cső inox acélból | mm | 40x3 |
| Kerek cső Al.Ot.Cu ötvözetek | mm | 45x5 |
| Négyszögletes cső R=42 kg/mm2 | mm | 40x40x2 |
| Téglalap alakú cső lapján hajtva | mm | 30x45x2 |
| Téglalapalakú cső élén hajtva | mm | 40x35x2 |
| Tömör anyag R=42 kg/mm2 | mm | 30 |
| Négyszögletes cső R=42 kg/mm2 | mm | 25x25 |
| Tüskekihúzás lökete | mm | 60 |
| Max. hajlítási szög | ° | 195 |
| Hasznos hossz. | mm | 3450 |
| Géphosszabbítás | mm | 1540 |
