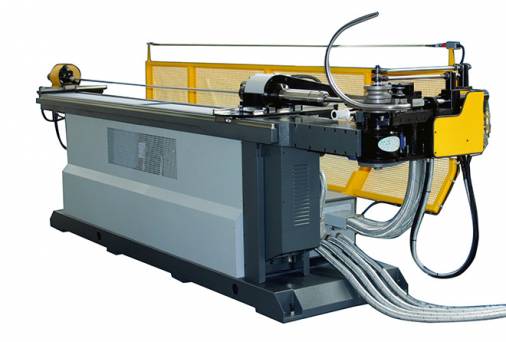

PROVAR 5-35 U-D Csőhajlító gép PROVAR 5-35 U-D
A PROVAR 5-35 U-D (Széria 35) egy teljesen automata 5 tengelyes csőhajlító gép: hajlítás (Y tengely), előtolás (X tengely) és forgatás (Z tengely) és a tüske pozícionáló oldalsó mozgatása (B1 és B2 tengely).
A PROVAR 5-35 U-D csöveket hajlít 35 mm átmérőig, és két szintes szerszámmal, fix és változó sugárral vagy két különböző fix sugárral.
Alap felszereltség:
- hőcserélő;
- tüske előkihúzó;
- tüske automatikus kenése.
A PROVAR 5-35 U-D csöveket hajlít 35 mm átmérőig, és két szintes szerszámmal, fix és változó sugárral vagy két különböző fix sugárral.
Alap felszereltség:
- hőcserélő;
- tüske előkihúzó;
- tüske automatikus kenése.
| Modell neve | PROVAR 5-35 U-D |
| Tengelyek száma | 5 tengely (Y, X, Z, B1 és B2) |
| Cső mozgatása | - Hajlítás (Y tengely) - Előtolás (X tengely) - Forgatás (Z tengely) - Pozícionáló oldalsó mozgatása (B1tengely) - Tüske oldalsó mozgatása (B2 tengely) |
| Hajlítandó csőátmérő | 35 mm-ig |
Adatlap
| JELLEMZŐK | U.M. | PROVAR 5 |
| Y Max. Csőhajlítási sebesség | °/1" | 200 |
| Y Tűrés | +/- ° | 0.1 |
| X Max. Sebesség | mm 1" | 1000 |
| X Tűrés | +/- mm | 0.1 |
| Z Max. sebesség | °/1" | 540 |
| Z Tűrés | +/- ° | 0.1 |
| B1 max. sebesség | mt/1' | 24 |
| B1 Tűrés | +/- mm | 0.1 |
| B2 max. sebesség | mt/1' | 24 |
| B2 Tűrés | +/- mm | 0.1 |
| Súly | +/- Kg | 3300 |
| TELJESÍTMÉNY | U.M. | PROVAR 5 |
| Kerek cső R=42 kg/mm2 | mm | 35x4 |
| Variable curve R=42 kg/mm2 RM min 10 D | mm | 25x2 |
| Kerek cső inox acél | mm | 35x3 |
| Kerek cső Al.Ot.Cu ötvözetek | mm | 35x5 |
| Négyszögletes cső R=42 kg/mm2 | mm | 30x30x2 |
| Téglalap alakú cső lapján hajtva | mm | 20x35x2 |
| Téglalapalakú cső élén hajtva | mm | 40x25x2 |
| Tömör anyag R=42 kg/mm2 | mm | 25 |
| Négyszögletes cső R=42 kg/mm2 | mm | 20x20 |
| Tüske kihúzó löket | mm | 60 |
| Max. hajlítási szög | ° | 195 |
| Hasznos hossz. | mm | 3450 |
| Géphosszabbítás | mm | 1540 |
