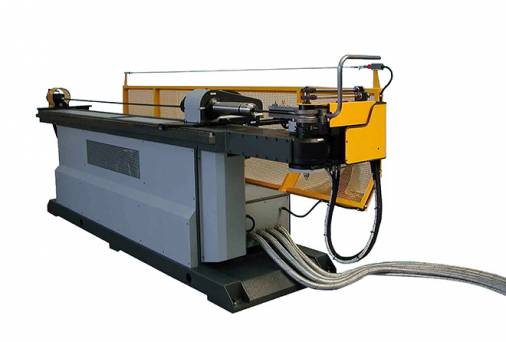

PROFAST 35 CN3 Csőhajlító gép PROFAST 35 CN3

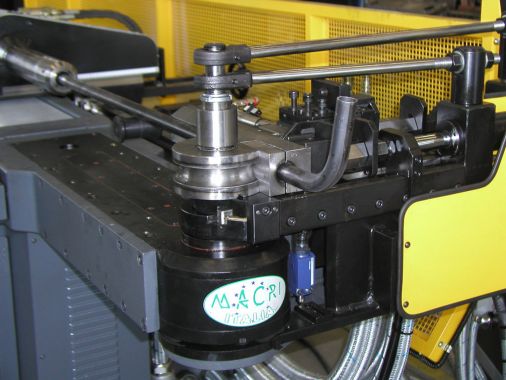

A PROFAST 35 CN3 (Széria 35) egy teljesen automata 3 tengelyes csőhajlító gép: hajlítás (Y tengely), előtolás (X tengely) és forgatás (Z tengely). A PROFAST 35 CN3 csöveket hajlít 35 mm átmérőig.
Alap felszereltség:
- hőcserélő;
- tüske előkihúzó;
- tüske automatikus kenése.
Alap felszereltség:
- hőcserélő;
- tüske előkihúzó;
- tüske automatikus kenése.
| Modell neve | PROFAST 35 CN3 |
| Tengelyek száma | 3 tengely (Y, X e Z) |
| Cső mozgatása | - Hajlítás (Y tengely) - Előtolás (X tengely) - Forgatás(Z tengely) |
| Hajlítandó csőátmérő | 35 mm-ig |
Adatlap
| JELLEMZŐK | U.M. | PROFAST |
| Y Max. Csőhajlítási sebesség | °/1" | 200 |
| Y Tűrés | +/- ° | 0.1 |
| X Max. Sebesség | mm 1" | 1000 |
| X Tűrés | +/- mm | 0.1 |
| Z Max. sebesség | °/1" | 540 |
| Z Tűrés | +/- ° | 0.1 |
| Súly | +/- Kg | 3000 |
| TELJESÍTMÉNY | U.M. | PROFAST |
| Kerek cső R=42 kg/mm2 | mm | 35x4 |
| Kerek cső inox acél | mm | 35x3 |
| Kerek cső Al.Ot.Cu ötvözetek | mm | 35x5 |
| Négyszögletes cső R=42 kg/mm2 | mm | 30x30x2 |
| Téglalap alakú cső lapján hajtva | mm | 20x35x2 |
| Téglalapalakú cső élén hajtva | mm | 40x25x2 |
| Tömör anyag R=42 kg/mm2 | mm | 25 |
| Négyszögletes cső R=42 kg/mm2 | mm | 20x20 |
| Tüske kihúzó löket | mm | 60 |
| Max. hajlítási szög | ° | 195 |
| Hasznos hossz. | mm | 3450 |
| Géphosszabbítás | mm | 1540 |
