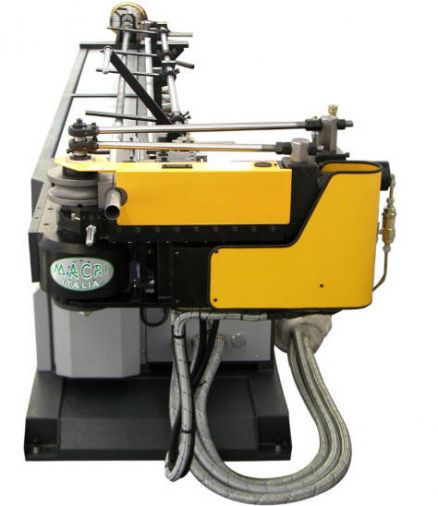

EURO 35 CN1 Csőhajlító gép EURO 35 CN1
Az EURO 35 CN1 (Széria 35) egy 1 tengelyes (Y) csőhajlító gép inox, vas, réz vagy egyéb speciális ötvözetű csövek hajlításához 35 mm átmérőig. Az EURO 35 CN1 modell, automatikusan hajlít és előtol, a forgatás kézzel történik.
Alap felszereltség:
- hőcserélő;
- tüske előkihúzó;
- tüske automatikus kenése.
Alap felszereltség:
- hőcserélő;
- tüske előkihúzó;
- tüske automatikus kenése.

Modell neve | EURO 35 CN1 |
Tengelyek száma | 1 tengely (Y) |
Cső mozgatása | Hajlítás |
Hajlítandó csőátmérő | 35 mm-ig |
Adatlap
JELLEMZŐK | U.M. | EURO |
Y Max. Csőhajlítási sebesség | °/1" | 200 |
Y Tűrés | +/- ° | 0.1 |
Súly | +/- Kg | 2800 |
TELJESÍTMÉNY | U.M. | EURO |
Kerek cső R=42 kg/mm2 | mm | 35x4 |
Kerek cső inox acélból | mm | 35x3 |
Kerek cső Al.Ot.Cu ötvözetekből | mm | 35x5 |
Négyszögletes cső R=42 kg/mm2 | mm | 30x30x2 |
Téglalap alakú cső lapján hajtva | mm | 20x35x2 |
Téglalapalakú cső élén hajtva | mm | 40x25x2 |
Tömör anyag R=42 kg/mm2 | mm | 25 |
Négyszögletes cső R=42 kg/mm2 | mm | 20x20 |
Tüske kihúzó löket | mm | 60 |
Max. hajlítási szög | ° | 195 |
Hasznos hossz. | mm | 3450 |
Géphosszabítás | mm | 1540 |
