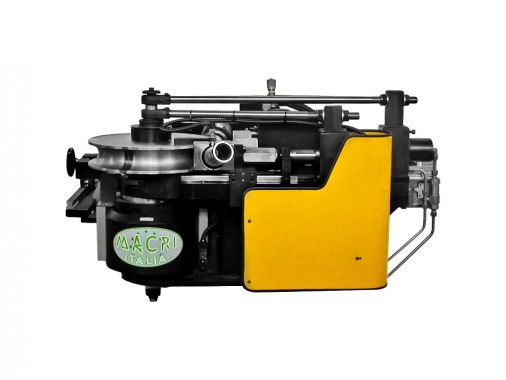

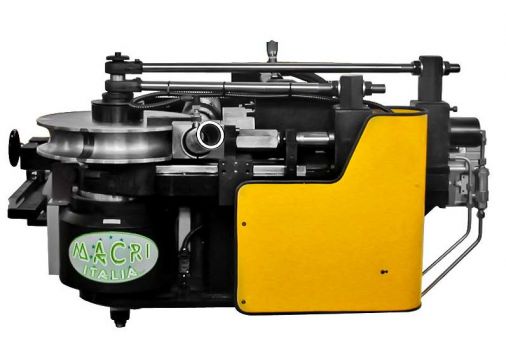

PROFAST 65 CN3 Csőhajlító gép PROFAST 65 CN3
A PROFAST 65 CN3 (Széria 65) egy teljesen automata 3 tengelyes gép: hajlítás (Y tengely), előtolás (X tengely), és forgatás (Z tengely). A PROFAST 65 CN3 csöveket hajlít 65 mm átmérőig.
Alap felszereltség:
- hőcserélő;
- tüske előkihúzó;
- tüske automatikus kenése.
Alap felszereltség:
- hőcserélő;
- tüske előkihúzó;
- tüske automatikus kenése.
Modell neve | PROFAST 65 CN3 |
Tengelyek száma | 3 tengely (Y, X és Z) |
Cső mozgatása | - Hajlítás (Y tengely) - Előtolás (X tengely) - Forgatás (Z tengely) |
Hajlítandó csőátmérő | 65 mm-ig |
Adatlap
JELLEMZŐK | U.M. | PROFAST |
Y Max. csőhajlítási sebesség | °/1" | 80 |
Y Tűrés | +/- ° | 0.1 |
X Max. sebesség | mm 1" | 650 |
X Tűrés | +/- mm | 0.1 |
Z Max. sebesség | °/1" | 360 |
Z Tűrés | +/- ° | 0.1 |
Súly | +/- Kg | 4500 |
TELJESÍTMÉNY | U.M. | PROFAST |
Kerek cső R=42 kg/mm2 | mm | 65x4 |
Kerek cső inox acélból | mm | 60x3 |
Kerek cső Al.Ot.Cu ötvözetek | mm | 65x5 |
Négyszögletes cső R=42 kg/mm2 | mm | 50x50x2 |
Téglalap alakú cső lapján hajtva | mm | 30x60x2 |
Téglalapalakú cső élén hajtva | mm | 40x55x2 |
Tömör anyag R=42 kg/mm2 | mm | 35 |
Négyszögletes cső R=42 kg/mm2 | mm | 30x30 |
Tüskekihúzás lökete | mm | 80 |
Max. hajlítási szög | ° | 195 |
Hasznos hossz. | mm | 3600 |
Géphosszabbítás | mm | 1560 |
