EURO 114 CN1 Csőhajlító Cépek EURO 114 CN1

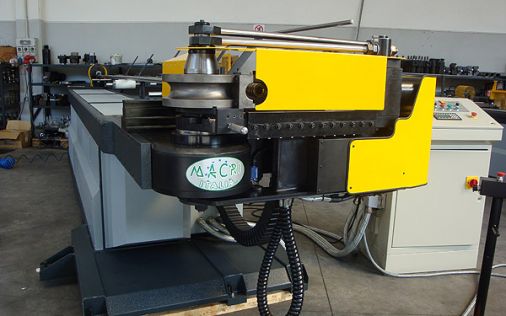

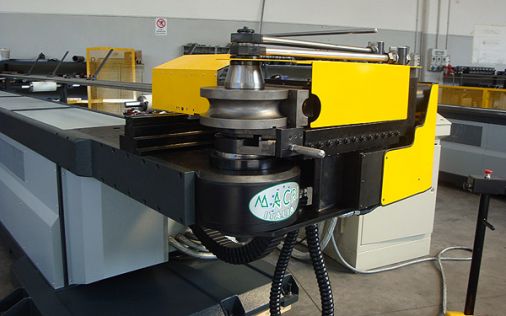

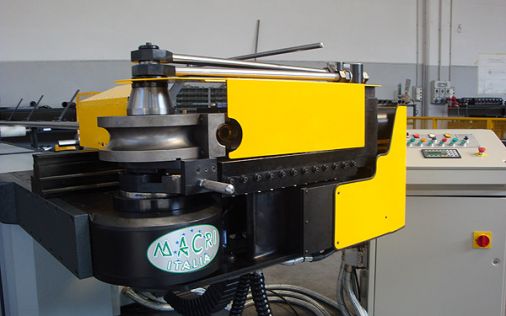

Az EURO 114 CN1 (Széria 114) egy 1 tengelyes (Y) csőhajlító gép inox, vas, réz vagy egyéb speciális ötvözetű csövek hajlításához 114 mm átmérőig. Az EURO 114 CN1 modell, automatikusan hajlít és előtol, a forgatás kézzel történik.
Alap felszereltség:
- hőcserélő;
- tüske előkihúzó;
- tüske automatikus kenése.
Alap felszereltség:
- hőcserélő;
- tüske előkihúzó;
- tüske automatikus kenése.
| Modell neve | EURO 114 CN1 |
| Tengelyek száma | 1 tengely (Y) |
| Cső mozgatása | Hajlítás |
| Hajlítandó csőátmérő | 114 mm-ig |
Adatlap
| JELLEMZŐK | U.M. | EURO |
| Y Max. csőhajlítási sebesség | °/1" | 25 |
| Y Tűrés | +/- ° | 0.1 |
| Súly | +/- Kg | 5000 |
| TELJESÍTMÉNY | U.M. | EURO |
| Kerek cső R=42 kg/mm2 | mm | 114x3 |
| Kerek cső inox acélból | mm | 114x2 |
| Kerek cső Al.Ot.Cu ötvözetek | mm | 114x4 |
| Négyszögletes cső R=42 kg/mm2 | mm | 80x80x4 |
| Téglalap alakú cső lapján hajtva | mm | 50x80x3 |
| Téglalapalakú cső élén hajtva | mm | 100x50x3 |
| Tömör anyag R=42 kg/mm2 | mm | 55 |
| Négyszögletes cső R=42 kg/mm2 | mm | 45x45 |
| Tüskekihúzás lökete | mm | 140 |
| Max. hajlítási szög | ° | 195 |
| Hasznos hossz. | mm | 3600 |
| Géphosszabbítás | mm | 1560 |
